Débitmètres massiques et volumétriques 0,5 à 1m³/mn pour 14 gaz

Mass and Volumetric Flow Meters

C$2,088.98

Article# FMA-1607A

En stock

Délai de livraison (si pas en stock): 3 semaines

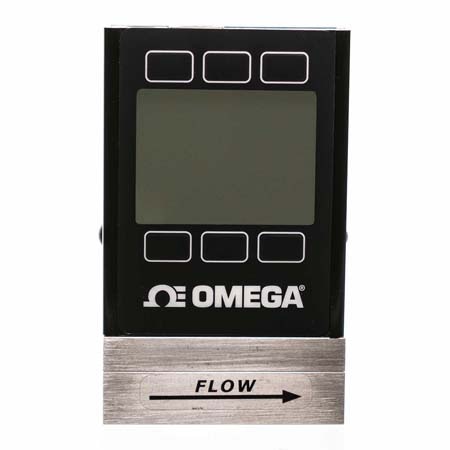

Mass and Volumetric Flow Meters FMA-1607A FMA-1607A
  • Gammes pleine échelle de 0,5 cm³/mn à 1m³/mn
  • Affichage du débit, pression et température (version massique)
  • Choix entre 14 Gaz - Air, N2, A, CH4, CO, CO2, C2H6, H2, He, Néon, NO, O2, C3H8, Butane
  • Sortie 0-5V en standard
  • Option alimentation par batterie
  • Interface RS232 en standard
  • Temps de réponse moyen de 10ms
  • Chute de pression < 250mm d'eau pour débits < 100l/mn
  • Gamme de débit: 100: 1
  • Tare à bouton-poussoir
  • Répétabilité ±0.5%
  • Pièces en contact avec les fluides :
    aluminium anodisé, acier inoxydable 303 et 302 , FKM, Silicone RTV, nylon chargé de verre

FMA-1607A Options de modèles

Voir tous les modèles

Modifiez ces spécifications pour commander un modèle différente. Toutes les combinaisons ne sont pas valides. Les options compatibles avec les sélections précédentes seront en gras.

*Les options en surbrillance ne sont pas compatibles. Veuillez sélectionner une combinaison différente.

Flow Range
Accuracy
Output Signal
Wetted Materials
Max Operating Pressure
Max Process Temperature
Process Connection Type:
Process Connection Size:
Features
Category
Media Type
Communications Protocol
Display


Description

Les débitmètres FMA-1600 et FVL-1600 utilisent deux des propriétés des gaz les mieux connues pour effectuer la mesure du débit : la pression et la viscosité. La mesure de la pression différentielle dans une zone de flux laminaire permet d'obtenir une gamme de débit de 100 :1, avec un choix de débits maximum de 0,5cm³/mn à 1m³/mn (multiples de 1, 2, 5). Ces instruments robustes, précis et économique sont réalisés avec des pièces conçues pour le flux laminaire, sans pièce mobile et des circuits électroniques performants.

Les débitmètres massiques FMA-1600 “NON-THERMIQUES” réalisent leur mesure à partir de capteurs de pression différentielle, de pression absolue et de température situés dans la zone de flux laminaire. Le microprocesseur intégré permet le calcul de débit normal STP avec une compensation de température et de pression pour les conditions normales (1 atmosphère, 25°C). Les FMA1600 ne sont pas affectés par les problèmes liés à l'inertie thermique puisqu'ils n'utilisent pas de “fil chaud”. Le temps de réponse est réglable à partir de 10 ms. Les débitmètres volumétriques FVL-1600 sont adaptés aux applications à une pression proche de l'atmosphérique ou à pression absolue faible.

Le débit volumétrique est déterminé à l'aide de la baisse de pression créée par une restriction appelé "élément de flux laminaire" Cette restriction est conçue de sorte que le flux laminaire du gaz ne soit pas perturbé sur l'étendue totale de fonctionnement du débitmètre. Le flux laminaire étant maintenu dans le corps du débitmètre, il n'est généralement pas nécessaire de prévoir des sections droites avant et après le débitmètre. Et la relation entre la baisse de pression et le débit reste linéaire.

Le calcul du débit
Le principe de fonctionnement de ces débitmètres repose sur la loi de Poiseuille:
Q = (P 1 -P 2 )¹r 4 /8hL (Equation 1)
où: Q = débit volumétrique P 1 = pression statique amont P 2 = pression statique aval r = rayon de la restriction h = (eta) viscosité absolue du gaz L = longueur de la restriction. Puisque p, r et L sont des constantes; l'équation 1 peut s'écrire: Q = K (ÆP/h) (Equation 2) où K est une constante déterminée par la forme de la restriction. L'équation 2 donne la relation linéaire simple entre le débit (Q), la pression différentielle (DP) et la viscosité absolue (h).

Construction des débitmètres
Tous les débitmètres sont équipés de raccords femelles NPT. Ils sont insensibles à l'orientation de la canalisation sur laquelle ils sont montés. Ces raccords sont de même taille et alignés. Les pièces en contact avec les gaz sont réalisées dans les matériaux suivants : aluminium anodisé, acier inoxydable 303 et 302, FKM, Silicone RTV et nylon chargé de verre

Les prix des modèles les plus courants sont donnés dans le tableau "Pour commander".
Utilisez la table de "Construction d'une référence" ci-dessous pour obtenir les prix de tous les modèles disponible.
Pour obtenir les caractéristiques complètes de ce produit, consultez la notice commerciale par le lien en bas de cette page.
loading all models
loading all reviews
Rated 4 out of 5 by from Good Mass Flowmeter Easy to setup and reliable. Easy to use. Remote operation needs expert installation but is easy to use after setup. Price could be lower to have a broader application.
Date published: 2016-11-17
Rated 5 out of 5 by from High performance flow meters My laboratory have ordered 2 1617A and 4 1619A flow meters and been satisfied with their performance.
Date published: 2023-12-17
Rated 3 out of 5 by from Need better software IT works well, but would love to see a better user interface to connect it to PC. Using PuTTY kind of sucks.
Date published: 2023-08-07
Rated 5 out of 5 by from Highly recommend Great product! I was worried this wouldn't arrive in time for when it was needed but very quick!
Date published: 2023-07-26
Rated 5 out of 5 by from As Advertised Worked as advertised. No issues. seems robust for out testing environment
Date published: 2023-03-20
Rated 3 out of 5 by from 2 units defective out of box The negative terminal was shorted to the body of the sensor and would not work unless the sensor was installed isolated from ground, which we couldn't do in our application. They are easy to disassemble, and the problem was obvious, as one of the wires that connects to the terminal extended about 1/2" past the point that it was soldered at, so the bare wire came into contact with the body of the sensor when it was assembled.
Date published: 2023-01-05
Rated 5 out of 5 by from Very Dependable Unit These units are very dependable. Have bought them on several occasions. Omega also has a good return policy which I had used because I had mistakenly bought the wrong unit. It was very painless to get it sent back and order the correct one.
Date published: 2022-03-22
Rated 5 out of 5 by from Dependable I have bought these in the past and never had any issues. Its why we continue to buy them.
Date published: 2022-03-08
  • y_2024, m_3, d_27, h_9
  • bvseo_bulk, prod_bvrr, vn_bulk_3.0.38
  • cp_1, bvpage1
  • co_hasreviews, tv_0, tr_8
  • loc_en_CA, sid_FMA-1607A, prod, sort_[SortEntry(order=HELPFULNESS, direction=DESCENDING), SortEntry(order=POSITIVE_FEEDBACK, direction=DESCENDING), SortEntry(order=SUBMISSION_TIME, direction=DESCENDING)]
  • clientName_omega
  • bvseo_sdk, java_sdk, bvseo-4.0.0
  • CLOUD, getReviews, 3ms
  • REVIEWS, PRODUCT
loading all QA

hi how i can connect it to o2 generator @65 psi thank you

Asked by: asdsand
Good Afternoon, Intended to read Air flow, does the display can be selected to show the flow in PPH?
Answered by: EEC123
Date published: 2021-05-06

these devices comes with a NIST calibration Cert

Asked by: Luis F
Thank you for your inquiry about the mass flow meter. Per the data sheet for this flow meter series: Comes complete with 24 Vdc universal power supply, 1.8 m (6') cable, 8-pin male Mini-DIN connector, operator&rsquo;s manual, and NIST certificate.
Answered by: Application Engineer JC
Date published: 2023-04-14

What is the standard pressure and temperature used for the flow rates stated for the FMA-1600 mass flow meters?

Asked by: Papa
Thank you for your inquiry about the mass flow meter. The FMA-1600A series are normally set to STP conditions of 25 Celsius and 14.696 PSIA.
Answered by: Application Engineer JC
Date published: 2022-06-29

Is this device intrinsically safe?

Asked by: pbpp
Thank you for your inquiry. Unfortunately, it is not rated for hazardous applications.
Answered by: Applicaton Engineer JJC
Date published: 2024-03-23

I am plan to measuring oxygen flow to a process. How can I specify that the instrument must be cleaned for oxygen service?

Asked by: Papa
Thank you for your inquiry about the mass flow meter. Please compose an email and sent to the Flow Group at flow@omega.com and will advise and/or provide a custom part number for it.
Answered by: Application Engineer JC
Date published: 2022-05-25

How do I connect the device to a PC/laptop? What accessories are needed and what software?

Asked by: Engineer JK
Thank you for your inquiry! These units come standard with RS232 communications which will be the means for connecting to a PC or laptop. This will require a serial cable and Hyperterminal program mentioned on page 26 of the product manual.
Answered by: Application Engineer JM
Date published: 2021-05-26

I am interested in using Modbus protocol via RS232/RS485 to poll data from this instrument. Is this possible? And if so, what register address corresponds to what type of data (ie Mass flow, Volumetric flow, Pressure and Temperature)?

Asked by: AI70
Thank you for your inquiry. The manual for the MODBUS communication protocol is found in the Downloads &amp; Software Manuals Tab.
Answered by: Applicaton Engineer JJC
Date published: 2024-02-11

Can the FMA-1612A be used in vacuum systems with air? Do you have CAD files (ideally Inventor) of the meter's external dimensions?

Asked by: Ajjj
Thank you for your inquiry! Yes, the FMA-1612A can be used in vacuum systems. Unfortunately, we do not have any 3D models for this device. All available dimensions will be listed in the product manual for this unit.
Answered by: Application Engineer JM
Date published: 2023-02-13
